Цепь приводная роликовая четырехрядная 4ПР-38,1-508 купить, продать в Уфе с доставкой по России, цена ГОСТ, характеристики

КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ Цепь приводная роликовая

четырехрядная 4ПР-38,1-508

  В УФЕ С ДОСТАВКОЙ ПО РОССИИ

Цепь приводная роликовая четырехрядная 4ПР-38,1-508 характеристики



Шаг t мм 38,1
Диаметр ролика d1 мм 22,23
Ширина между внутренними пластинами b1 min мм 25,4
Диаметр валика d2 мм 11,1
Длина валика b7 max мм 197,1
Высота внутренней пластины h max мм 36,2
Поперечный шаг A мм 45,44
Разрушающая нагрузка Q min кН/кгс 508/50 800
Вес 1 метра цепи (расчетная) q кг/м 22



КУПИТЬ В УФЕ ПО НИЗКИМ ЦЕНАМ Цепь приводная роликовая четырехрядная 4ПР-38,1-508 В УФЕ С ДОСТАВКОЙ ПО РОССИИ

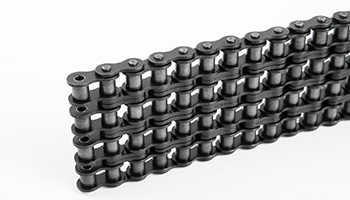

Цепь приводная роликовая четырехрядная 4ПР-38,1-508

Обозначение цепи приводной роликовой четырехрядной 4ПР-38,1-508 по ГОСТу 13568-97

Цепи приводные роликовые четырехрядные ГОСТ 13568-97 (4ПР)1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина


Цепи приводные роликовые четырехрядные (4ПР) ГОСТ 13 568−97 характеристики

Обозначение цепи по ГОСТ Шаг t мм Диаметр ролика d1 мм Ширина между внутренними пластинами b1 min мм Диаметр валика d2 мм Длина валика b7 max мм Высота внутренней пластины h max мм Поперечный шаг A мм Разрушающая нагрузка Q min кН/кгс Вес 1 метра цепи (расчетная) q кг/м
4ПР-19,05−155 19,05 11,91 12,7 5,94 101,9 18,2 25,5 155/15 500 6,8
4ПР-25,4−228 25,4 15,88 15,88 7,92 129,9 24,2 29,29 228/22 800 10,9
4ПР-31,75−355 31,75 19,05 19,05 9,53 157,5 30,2 35,76 355/35 500 14,7
4ПР-38,1−508 38,1 22,23 25,4 11,1 197,1 36,2 45,44 508/50 800 22
4ПР-50,8−900 50,8 28,58 31,75 14,27 252,3 48,3 58,55 900/90 000 38


Компания БСК предлагает широкий выбор цепей в рамках данного стандарта со склада готовой продукции.
